想要探索三相交流指示仪表检定台解决方案的奥秘吗？不妨点击这个产品视频，它将带您走进一个精彩绝伦的世界，让您对产品的每一个细节都了如指掌。
以下是:三相交流指示仪表检定台解决方案的图文介绍
天正华意电气设备有限公司一直坚持人才和 福建龙岩变频串联谐振耐压试验装置产品并重的原则，吸纳了具有经验丰富的 福建龙岩变频串联谐振耐压试验装置工程技术人员和专业管理人才，严管理、高技术、先进的 福建龙岩变频串联谐振耐压试验装置生产设备及完善的检测手段 ，生产高品质的 福建龙岩变频串联谐振耐压试验装置产品，提供优质的售后服务。

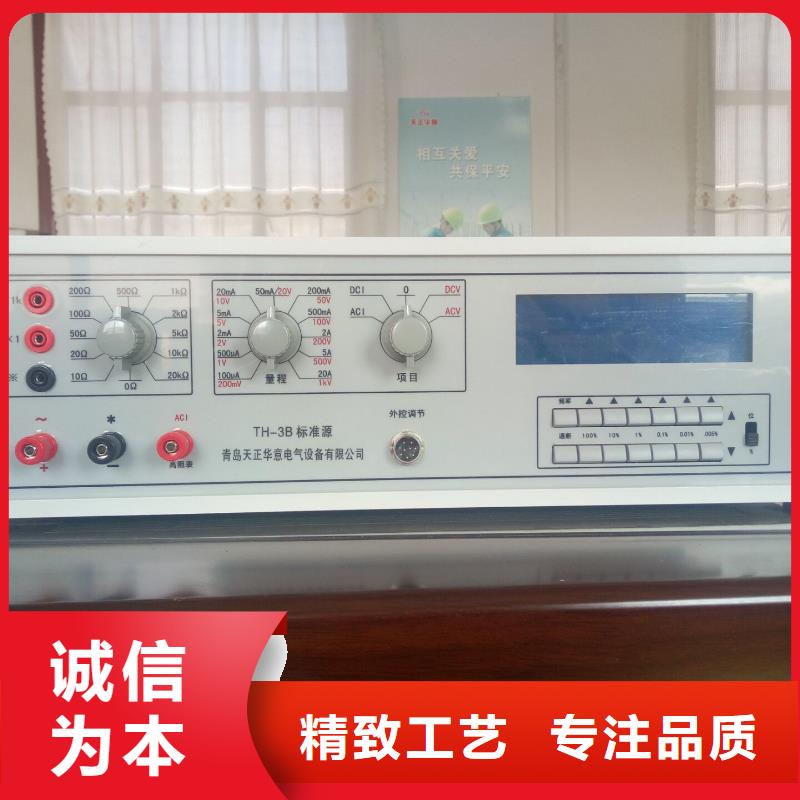

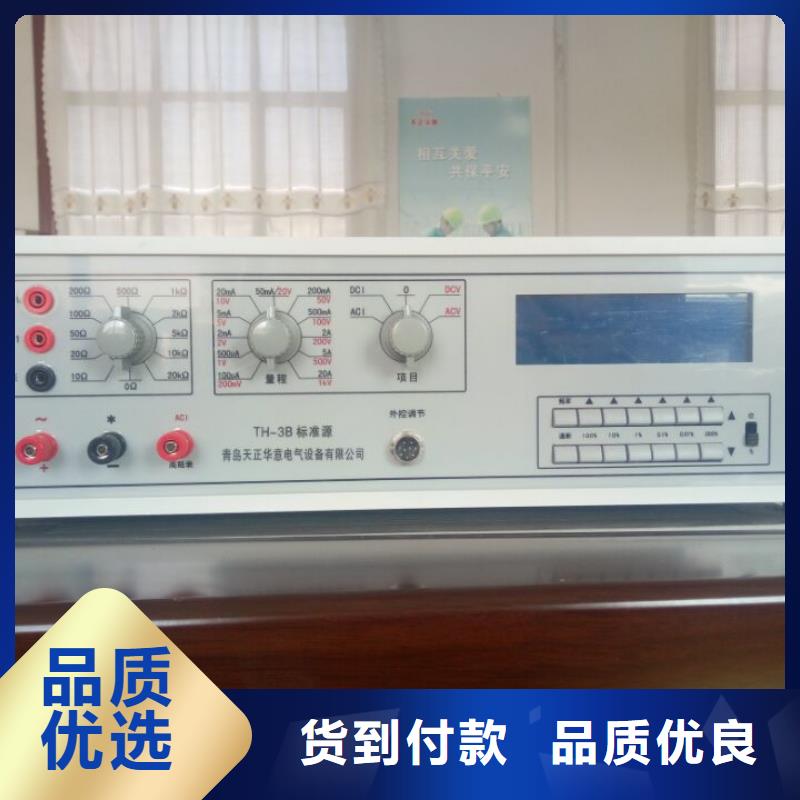

福建龙岩三相标准功率源 直流源操作 在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“2”则显示如图6。在这里，可根据需要对直流源输出进行设置。通过显示器右边的按键根据提示设置直流电压和电流的量程、输出值。直流源操作方法与交流源操作方法类似。需要注意的是：当直流电压（电流）的档位为mV（uA、mA）档位时，只能对直流小电压、电流信号设置，不能对直流大电压、电流信号进行设置。直流电压、电流的档位为V、A档位时，只能直流大电压、电流信号进行设置，不能对直流小电压、电流信号进行设置。 A状态：步进1：10％ ：电量 ▲：送数方式 ?：量程图65. 5电阻、点频方波操作（因8508A的电阻测试电流超过装置电阻各量程允许输入电流（见附录），故送检时，不能以8508A作为电阻标准）在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“3”进入“电阻、点频”界面（图7）。在这里，可根据需要对电阻、点频输出进行设置。图的表格部分（输出检测）显示内置标准所测得的电阻值、点频输出值及送数方式的状态。表格下部分用于设置电阻幅值；设置电阻输出量程；设置点频输出值。底部为操作提示。通过显示器右边的按键根据提示可选择不同的操作方式。注：电阻与点频不能同时输出。
福建龙岩三相标准功率源 在交流频率输出设置界面中:按数字键“1～5”是分别步进调节升或降，当前标频(市电状态下,调节无效)的1～0.001幅值。可通过按数字键“6”（升降切换）来选择升降状态；按“7”键进行循环切换相别；按“8”键进行有功、无功循环切换；按“9”（市电/标频）键进行切换“标频”、“市电”状态。所切换的状态在“输出设置”的各项显示栏中显示。在“标频”状态下，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”（具体操作见送数操作）设置频率幅值。输出测 谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“电压幅度”、“电压角度”、“电流幅度电流角度”间移动光标，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过40％。）5. 3. 1. 2送数操作在任意“交流XX输出设置”界面中，按屏幕下方的“送数”键，显示如图6，同时屏幕下方的“送数”键变为“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下方的“步进”键即可。在“手动送数”框里输入所需数值（含小数点），再按相应“电压”，或“电流”，或“因数”，或“频率”，或“角度”键，即一步到位地输出所设定相别的上述各量。其中：⑴ 对于电压、电流在“手动送数”框里是以电压、电流当前档位的百分比输入方式还是以实际值输入方式，由“系统设置”中“装置选项设置”内的设置决定。⑵ 对于电压、电流以实际值输入方式送数时，在“手动送数”框输入实际值后，再按“电压”、“电流”键，装置根据所送的实际值，自动将档位设置为该实际值电压、电流档位，并一步到位输出相应电压、电流值，故在“实际值输入方式”状态下对电压、电流送数时需谨慎，小心以免因误输入所需实际值，按“电压”、“电流”键后，会造成被接表的过压、过流损坏。
福建龙岩三相标准功率源上位机软件操作6．1注意事项：＊ 电脑配制要求：在Win98或更高版本操作平台上运行本程序；须装有 程序，需有一个USB接口。＊ 在执行“通讯连接”前，需先将USB通讯线连接好、串口设置正确、装置处在“数据传输”状态下，才可以进行“通讯连接”，否则无法正常通讯。电压档位 远 控 中图21（硬件通讯界面）6．2 主界面运行上位机程序，进入上位机程序主界面。此时处在未对装置执行通讯的状态，只能进行各种信息更改、查询和打印记录操作，不能对装置的数据进行上传操作。只有进行“系统联机”操作并通讯正常后（见图 “硬件通讯界面”），才可以进行上位机程序的所有操作。图22（主界面）在主界面中可利用中文下拉菜单或快捷图标进入各界面进行具体操作。中文下拉菜单：在主界面中，将鼠标单击“系统设置”、“通讯连接”、“数据采集”、“数据管理”按钮即进入相应的界面。快捷图标提示：在主界面中，将鼠标停留在快捷图标上会有中文提示。若没有提示时，用鼠标在主界面空白处单击一下，再将鼠标停留在快捷图标上，将会有中文提示。6．3 系统设置“系统设置”包括“串口设置”、“其他设置”设置窗口。6．3．1 “串口设置”在“串口设置”窗口可对与装置连接的USB通讯线占用电脑的串口号进行设置。其中：1、USB通讯线的一端接装置的USB通讯接口，另一端接电脑任意的USB接口。2、使用CP210x 型USB通讯线进行电脑与装置联机通讯的操作说明2、1 安装CP210x 型USB通讯线驱动程序若电脑系统是 时，请双击“CP210x(WIN95 WIN98 WIN2000 WINXP 系统驱动程序)”文件夹→双击“ 进行CP210x 型USB通讯线驱动程序安装。然后将USB通讯线的一端接装置后板的USB通讯接口，另一端接电脑任意的USB接口，开启装置电源，电脑新硬件自动安装完毕后，其所占用电脑的“COM”号会在电脑“设备管理器”中的“端口”内显示（XP系统查看方式：用鼠标右键点击“我的电脑”→鼠标左键点击“属性”→“硬件”→“设备管理器”→“端口”）。
福建龙岩三相标准功率源 电表校验界面电表校验屏如图六所示，此屏分为四部分数据：误差统计部分、当前误差部分、输入参数部分、测试参数部分；误差统计部分：显示出误差1、误差2、误差3、误差4、误差5连续记录的近五次误差，平均误差（近五次误差的平均值），由近五次误差计算得来的标准偏差估计值；当前误差部分：显示出算定的标准脉冲（此参量为内部计算用，用户不需理解）、实测脉冲（此参量为内部计算用，用户不需理解）、当前圈数、当前误差（一次的误差值）、累计电能；输入参数部分：显示出设置的PT变比和CT变比值，当前设定的电表常数、设置圈数、电表类型、输入方式、电表编号；当误差不正常时，首先要检查输入参数部分的设置是否正确，这些参数直接影响测试结果的准确性。校验完成后，按【存储】键可将测试结果以记录的形式保存。图六、电表校验屏（5） 电表校验-走字试验界面图七、走字试验屏此屏显示出从进入此界面开始到当前时刻的累计有功电能，进入后记度器自动开始走字，当按下【确定】键后数据清零，重新开始走字，显示出当前累计的电能数值；在此功能屏下可用来进行电表的走字试验，与表记记度器对比，防止换铭牌或齿轮的窃电手段。（6）矢量分析界面－三相四线如图八所示，在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，图中所示为标准阻性负载时接线全部正确情况下的向量图。
